МикроСЕТ - система прецизионной лазерной микрообработки материалов электроной техники

Специализация:

Высокопроизводительная прецизионная микрообработка изделий из различных материалов, применяемых для создания и прототипирования электронной техники.

Выполняемые технологические операции:

Обрабатываемые материалы:

  • Керамические материалы: поликор, ситалл, низкотемпературная LTCC керамика, в том числе "гибкая",
    ХС22, ВК96 и др.
  • Полупроводниковые материалы: кремний, арсенид галлия и др.
  • МикроСЕТ - cистема высокоточной лазерной микрообработки материалов, применяемых в электроной отрасли
  • Нитрид алюминия (AlN).
  • Композитные материалы.
  • Твердые материалы: кубический нитрид бора, карбид кремния и др.
  • Ферриты, металлы и сплавы.
  • Лейкосапфир, синтетический рубин.

Технические характеристики:

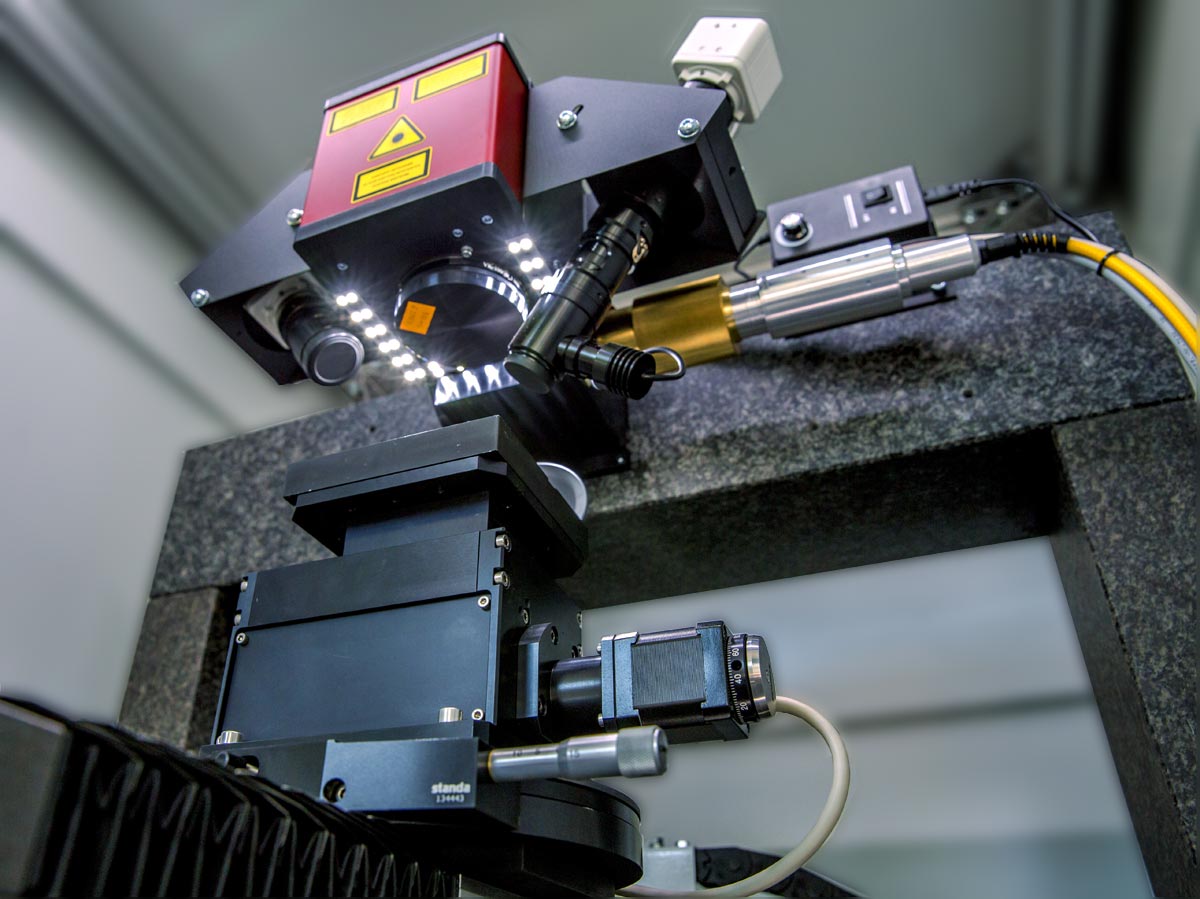

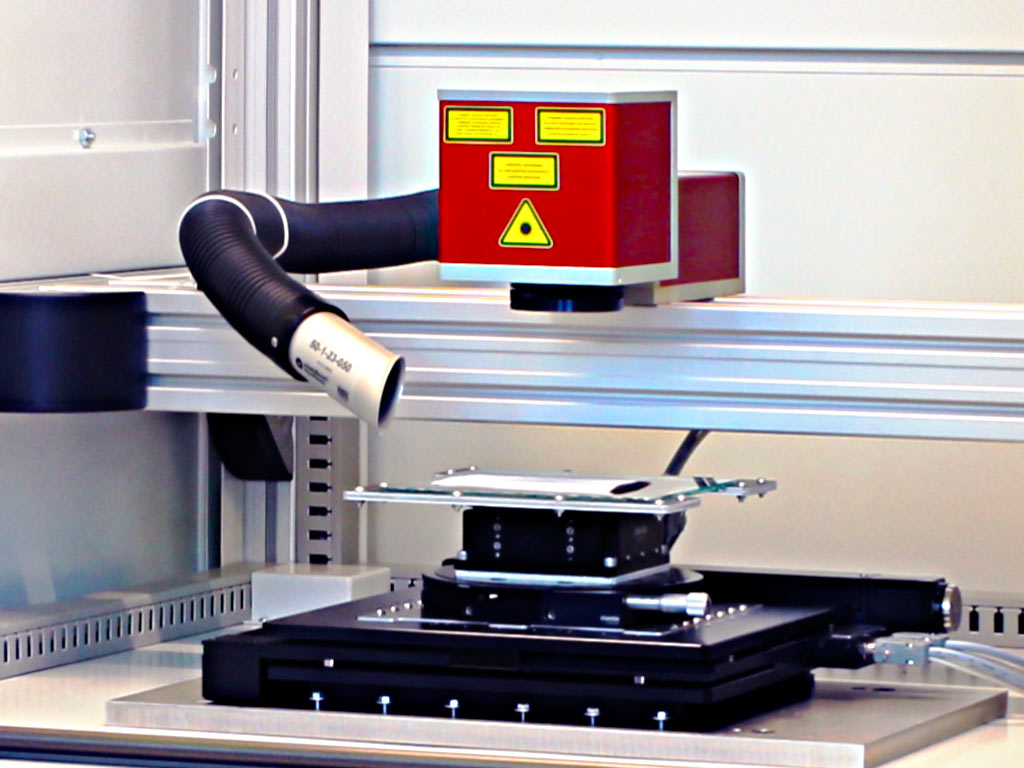

Сканирующая система:
Тип 2-х осевая программно-управляемая система с поворотными зеркалами
Поле обработки 60 х 60 мм (опционально 100х100 мм)
Скорость перемещения луча регулируемая до 5,2 м/с
Энергетический размер луча в зоне обработки не более 25 мкм (по уровню 1/е2 )

Механическая система перемещения и позиционирования:
Общее количество осей 4
Диапазон перемещения изделия по осям X,Y 102х102 мм
Скорость перемещения изделия по осям X,Y регулируемая до 10мм/с
Ход перемещения по оси Z 13 мм
Диапазон вращения поворотной площадки режим "грубо" - 360°
режим "точно" - 10°
Тип оснастки для фиксирования изделия предметный столик

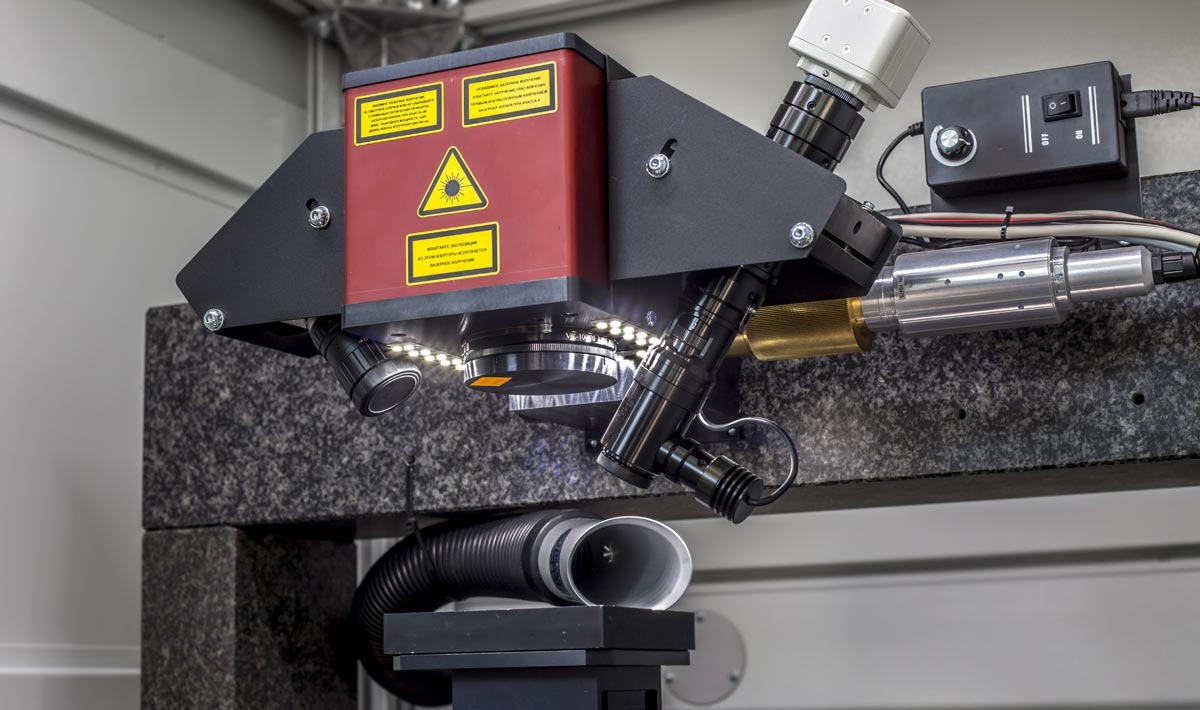

Система привязки и наблюдения:
Тип 2-х камерная видеосистема с выводом изображения на монитор ПК
Увеличение режим "микро" и "макро"
Привязка к объекту по подвижным и неподвижным реперам

Лазер:
Тип лазера иттербиевый импульсный волоконный лазер IPG-Photonics производства "НТО "ИРЭ-Полюс" Россия
Длина волны лазерного излучения 1,05 -1,07 мкм
Ресурс лазера более 100 000 часов
Средняя мощность лазера 20 Вт
Максимальная энергия в импульсе 1 мДж
Частота импульсов регулируемая до 100 кГц

Общие характеристики:
Электропитание ~220 В, 50 Гц, до 800 Вт
Габаритные размеры (Ш,В,Г) 780 х 850 х 760 мм
Вес 110 кг



На фото представлены примеры применения и
результаты работы установки МикроСЕТ:

  • Деметаллизация, формирование топологии:

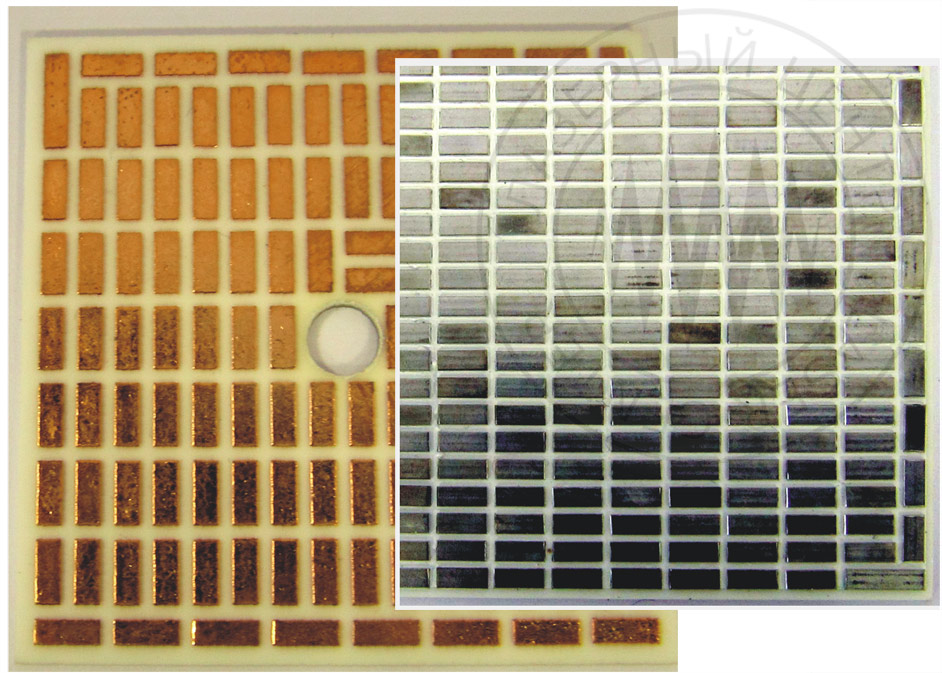

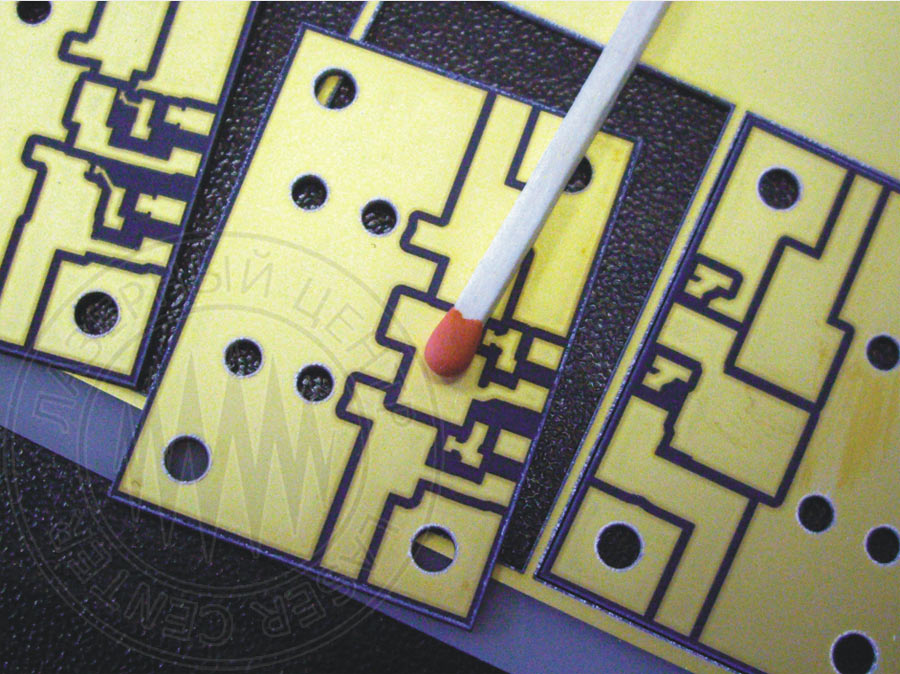

  • Деметаллизация, формирование топологии. Подложка: нитрид алюминия 1.5 мм, покрытие: медь 0.3 мм
    Подложка: нитрид алюминия 1.5 мм,
    покрытие: медь 0.3 мм

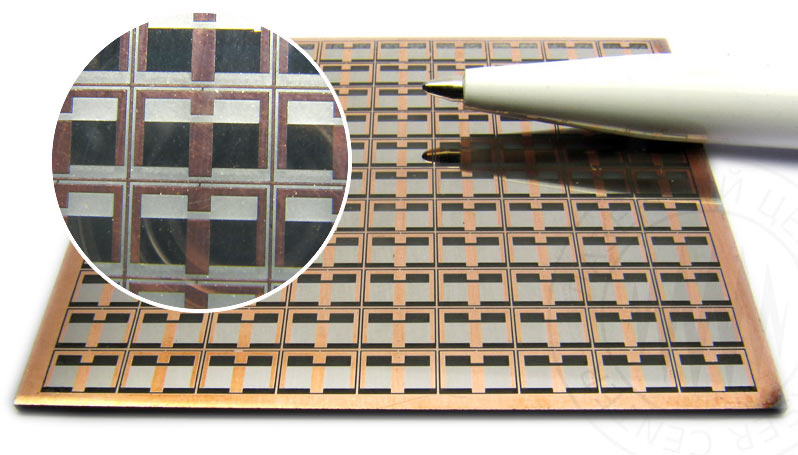

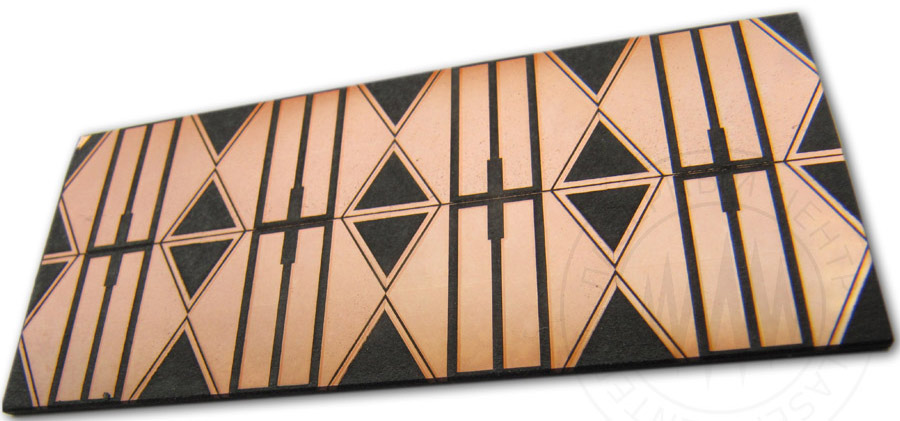

    Деметаллизация, формирование топологии. Подложка: ситалл 1 мм, покрытие: медь 0.2 мм.
    Подложка: ситалл 1 мм, покрытие: медь 0.2 мм.
    Деметаллизация, формирование топологии. Подложка: керамика, покрытие: серебро 0.1 мм.
    Подложка: керамика, покрытие: серебро 0.1 мм.

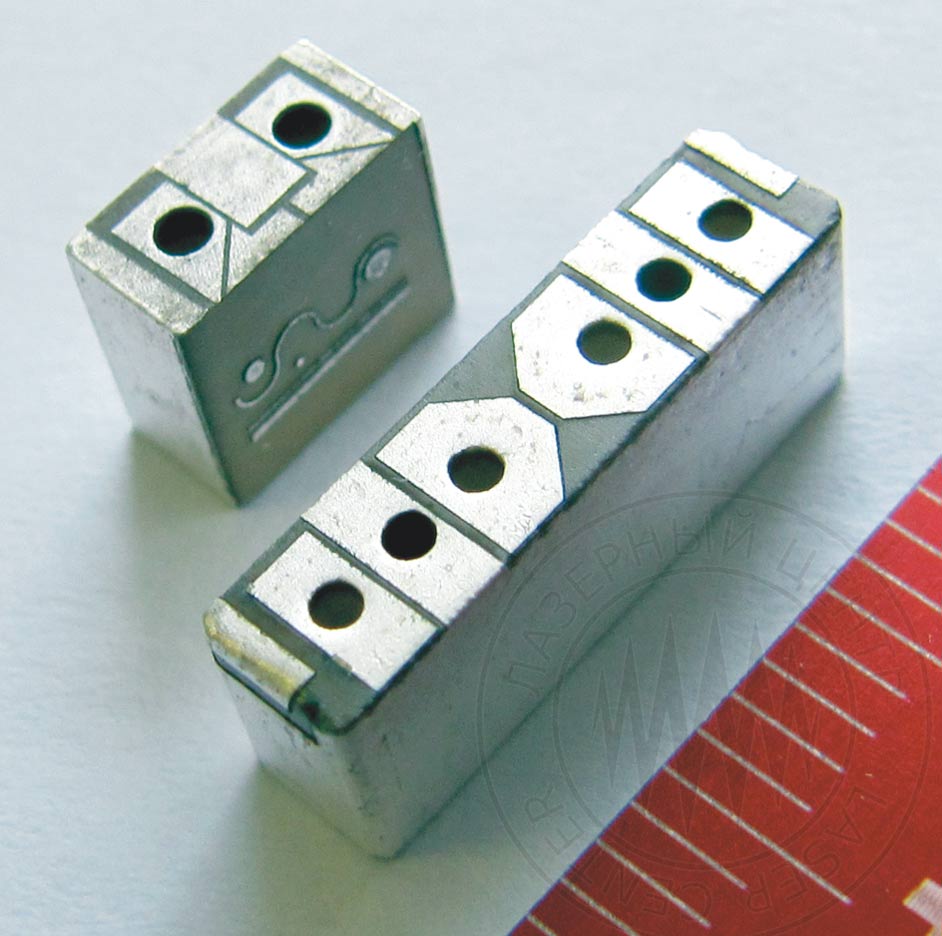

    Деметаллизация, формирование топологии. Подложка: феррит 1 мм, покрытие: медь 0.05 мм
    Подложка: феррит 1 мм,
    покрытие: медь 0.05 мм

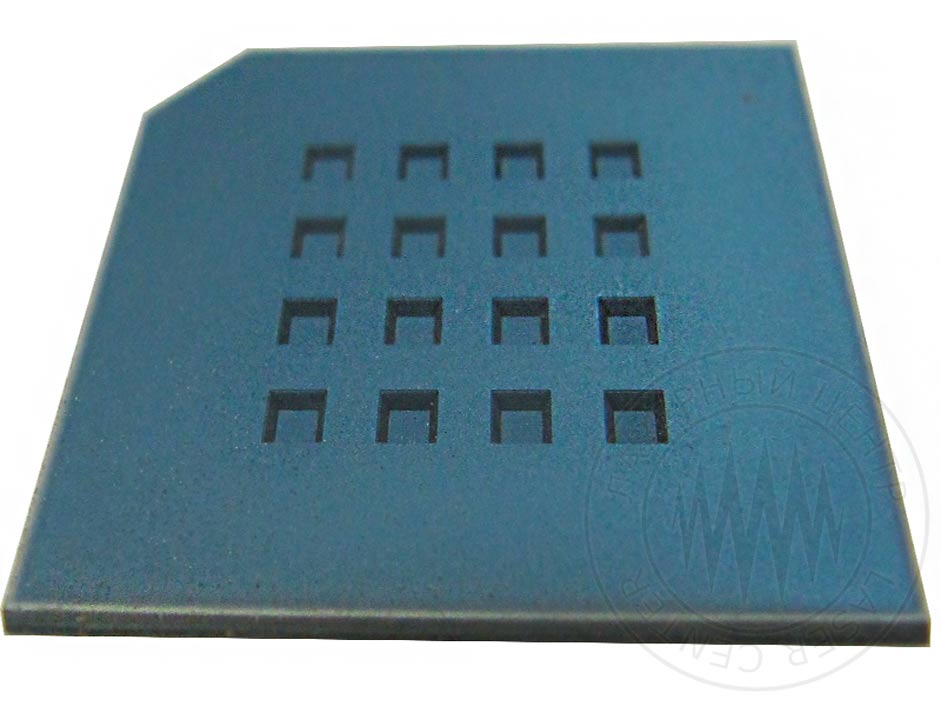

  • Контурная вырезка:

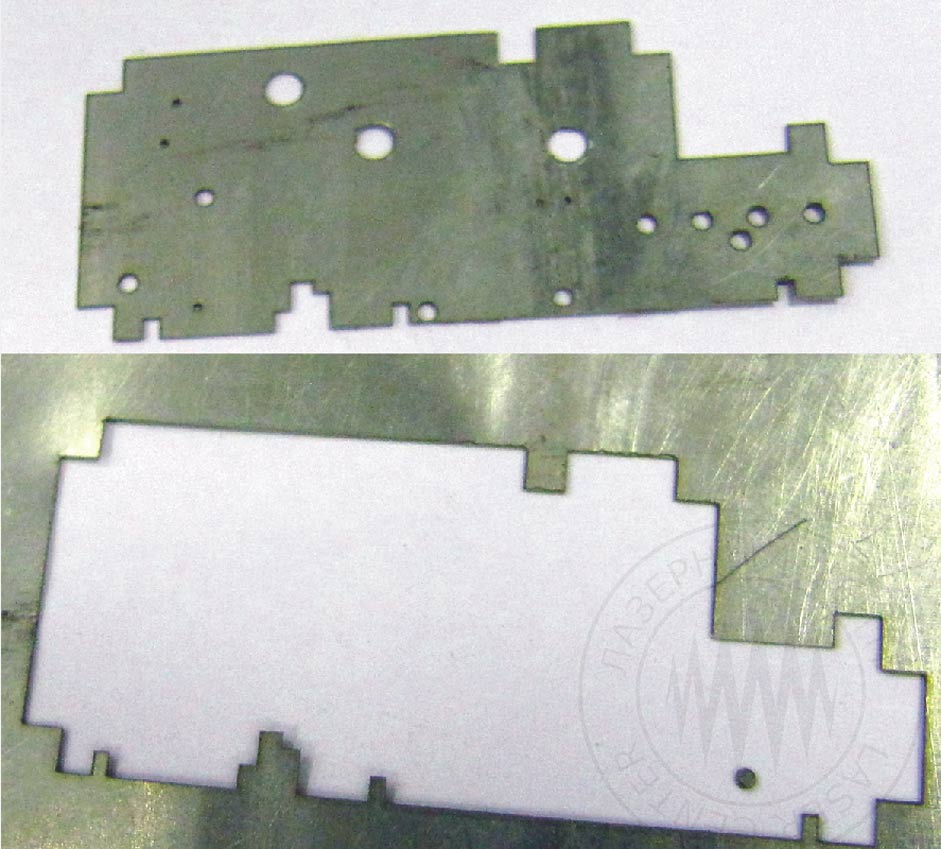

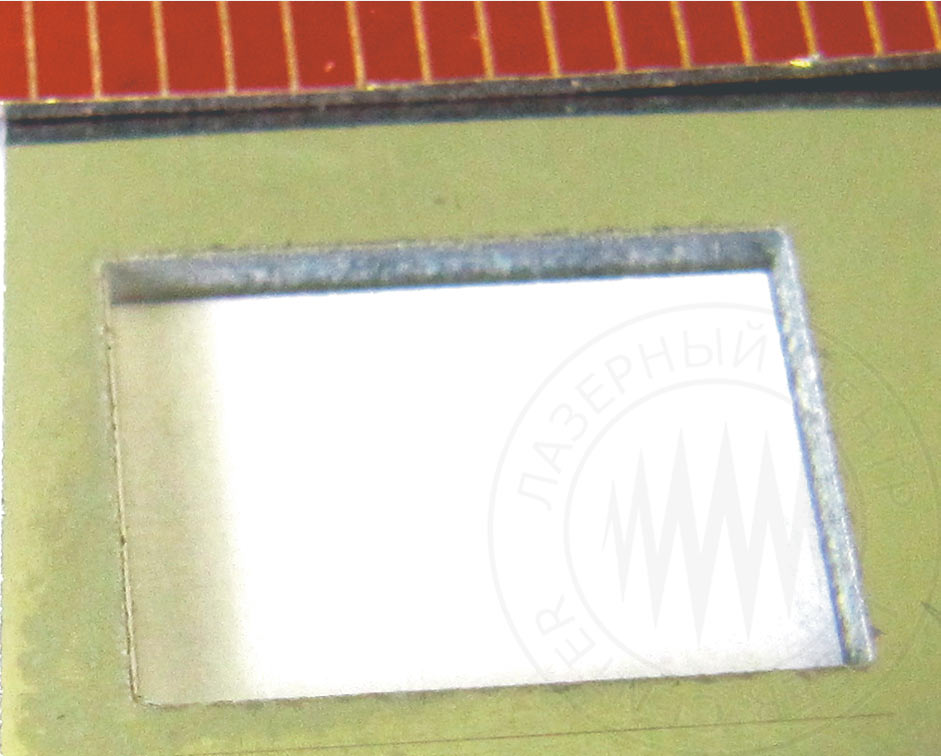

  • Контурная вырезка. Подложка: поликор 1 мм, покрытие: тантал 0.01 мм
    Подложка: поликор 1 мм,
    покрытие: тантал 0.01 мм
    Контурная вырезка. Подложка: нитрид алюминия 1.5 мм, покрытие: медь 0.1 мм
    Подложка: нитрид алюминия 1.5 мм,
    покрытие: медь 0.1 мм
    Контурная вырезка. Кремний 0.6 мм.
    Кремний 0.6 мм

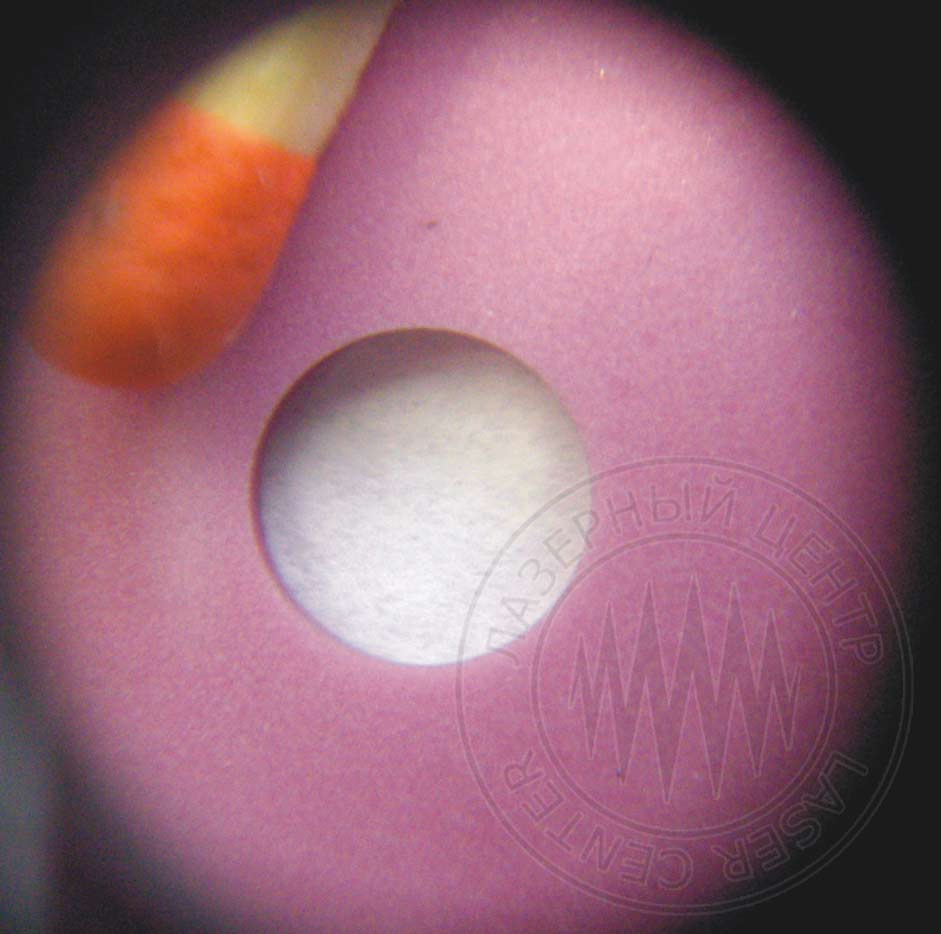

    Контурная вырезка. Корундовая керамика 1 мм, отверстие 2 мм
    Корундовая
    керамика 1 мм,
    отверстие 2 мм

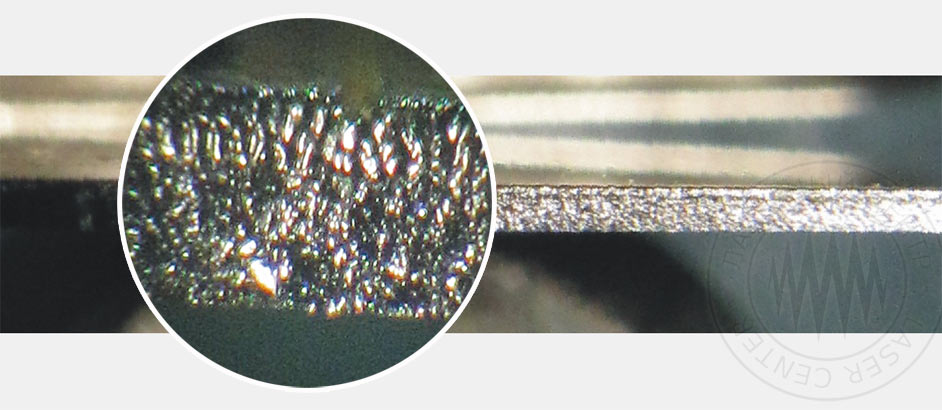

  • Скрайбирование
  • Скрайбирование. Поликор.
    Поликор

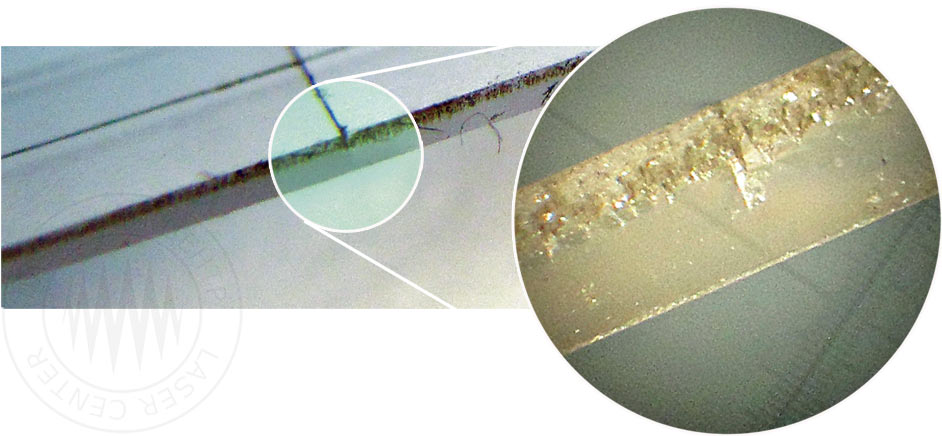

    Скрайбирование. Феррит 0.5 мм.
    Феррит 0.5 мм
    Скрайбирование. Лейкосапфир.
    Лейкосапфир
    Скрайбирование. Лейкосапфир 0.5 мм.
    Лейкосапфир 0.5 мм

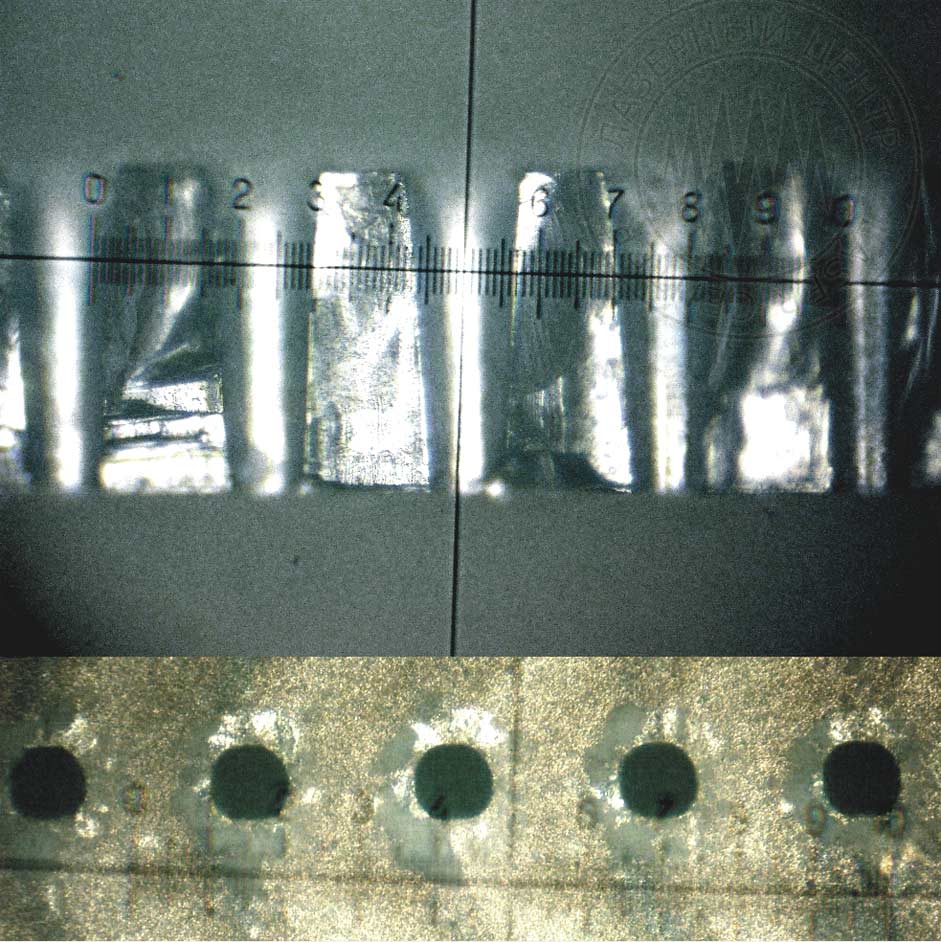

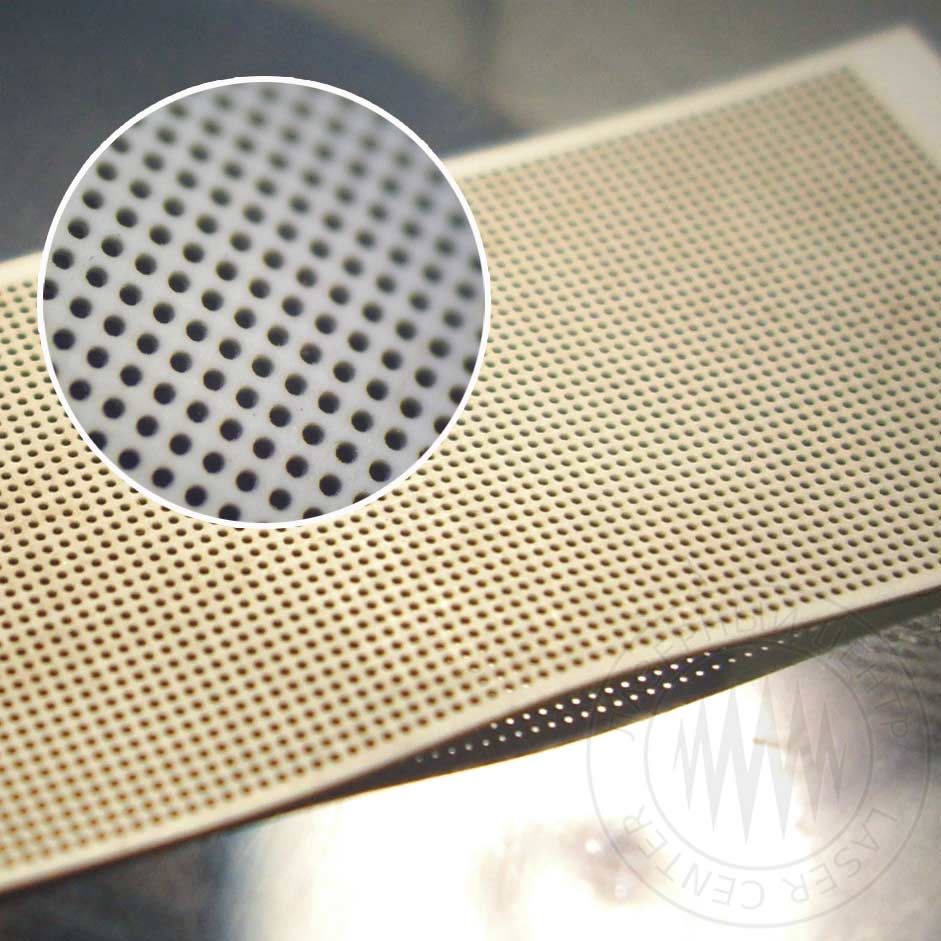

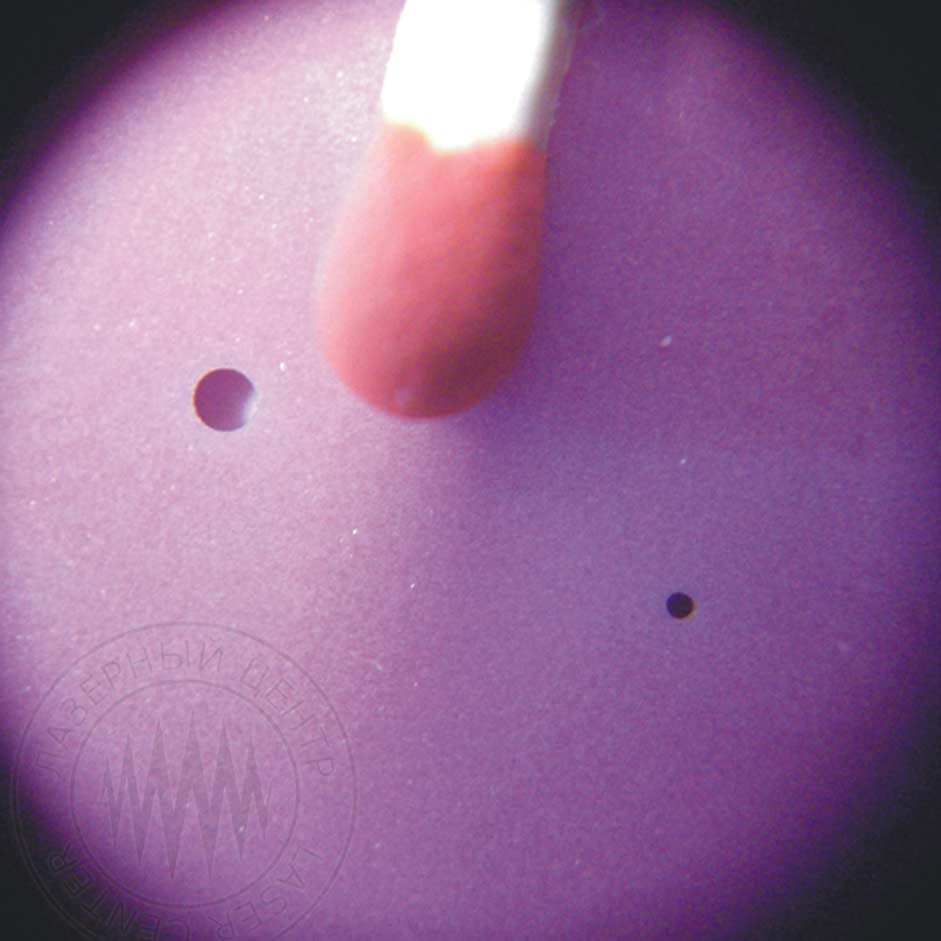

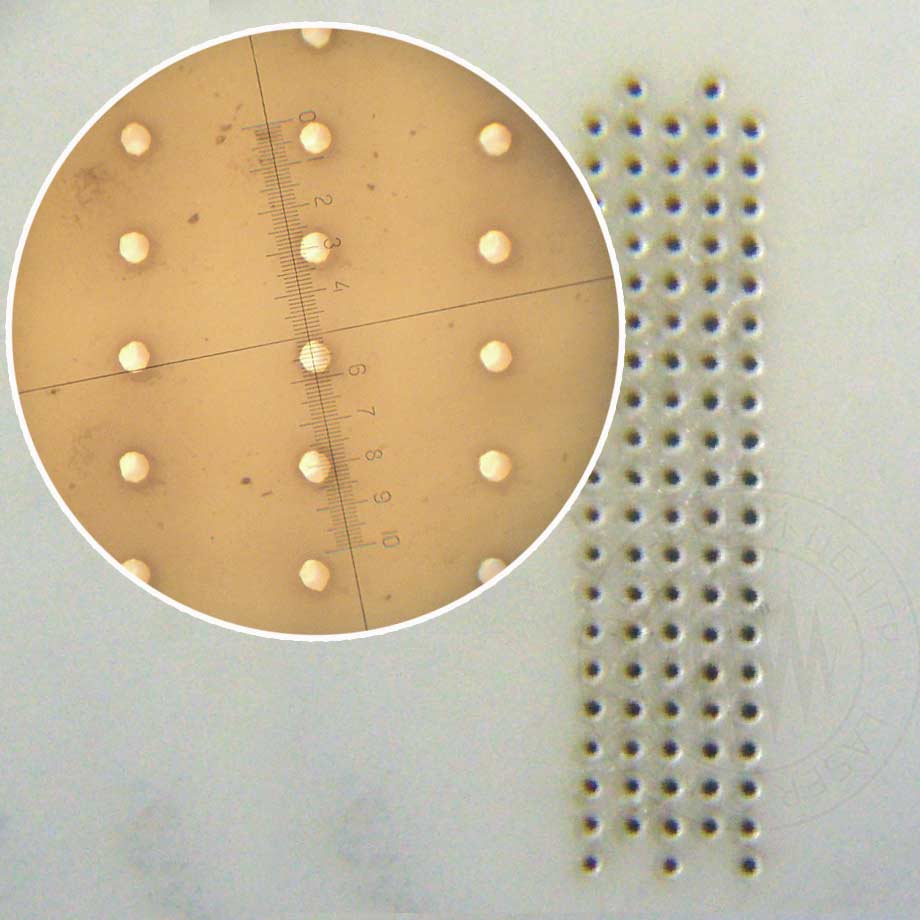

  • Прошивка отверстий:

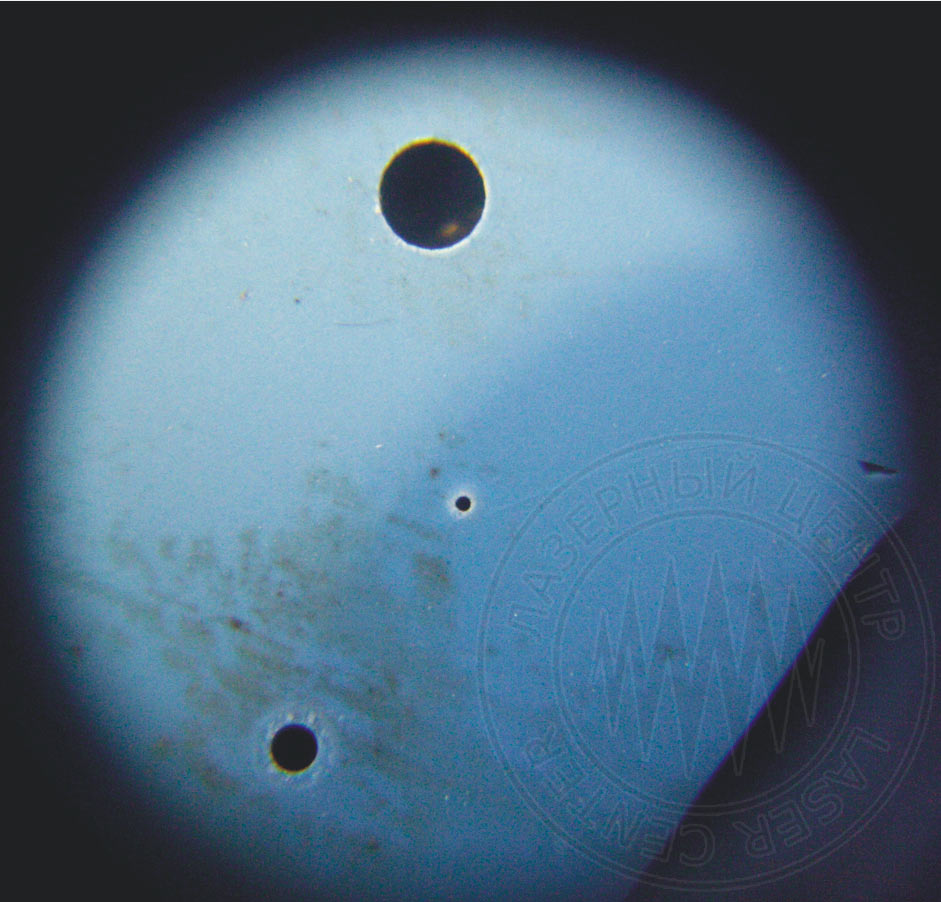

  • Прошивка отверстий. Низкотемпературная керамика (LTCC) 1 мм, отверстия 50, 200 мкм и 2 мм
    Низкотемпературная керамика (LTCC)
    1 мм, отверстия 50, 200 мкм и 2 мм
    Прошивка отверстий. Низкотемпературная керамика (LTCC) 0.1 мм, отверстия 200 мкм
    Низкотемпературная керамика
    (LTCC) 0.1 мм, отверстия 200 мкм
    Прошивка отверстий
    Ситалл 0.5 мм, отверстия
    120 мкм, скорость 20 отв./сек.
    Прошивка отверстий. Ситалл 0.5 мм, отверстия 120 мкм, скорость 20 отв./сек.
    Кремний 0.5 мм, отверстия
    с конусностью 70 - 100 мкм

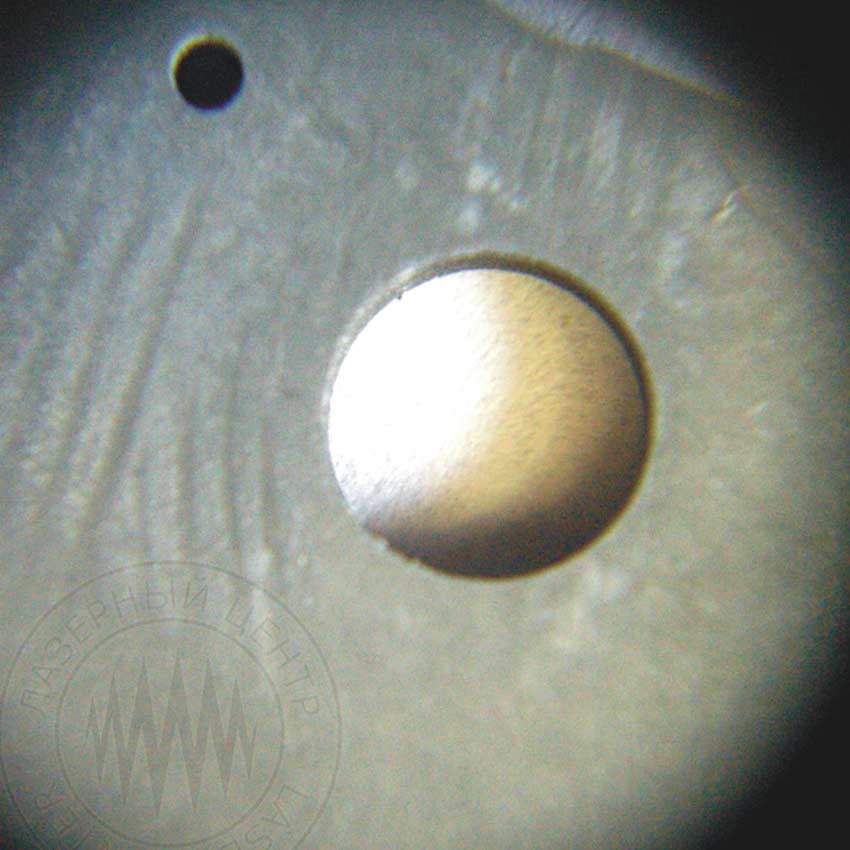

    Прошивка отверстий. Феррит 0.5 мм, отверстия 100 мкм и 2 мм
    Феррит 0.5 мм,
    отверстия 100 мкм и 2 мм
    Прошивка отверстий. Корундовая керамика 1 мм, отверстия 50 и 100 мкм
    Корундовая керамика 1 мм,
    отверстия 50 и 100 мкм
  • Создание 3D структур с переменным профилем и меза-структур в п/п:
  • Создание 3D структур с переменным профилем и меза-структур в п/п. Арсенид галлия, рельеф 100 мкм.
    Арсенид галлия, рельеф 100 мкм
    Создание 3D структур с переменным профилем и меза-структур в п/п. Арсенид галлия, рельеф 100 мкм.
    Арсенид галлия, рельеф 100 мкм
    Создание 3D структур с переменным профилем и меза-структур в п/п. Кремний, рельеф 0.5 мм .
    Кремний, рельеф 0.5 мм
    Создание 3D структур с переменным профилем и меза-структур в п/п. Кремний, рельеф 0.5 мм
    Кремний, рельеф 0.5 мм
  • Формовка и контурная вырезка припоя:
  • Формовка и контурная вырезка припоя. Сплав олово-свинец 50 мкм
    Сплав олово-свинец 50 мкм
    Формовка и контурная вырезка припоя. Сплав олово-свинец 150 мкм
    Сплав олово-свинец 150 мкм
    Формовка и контурная вырезка припоя. Сплав олово-свинец 10 мкм
    Сплав олово-золото 10 мкм
  • Маркировка:

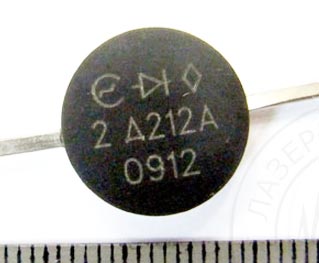

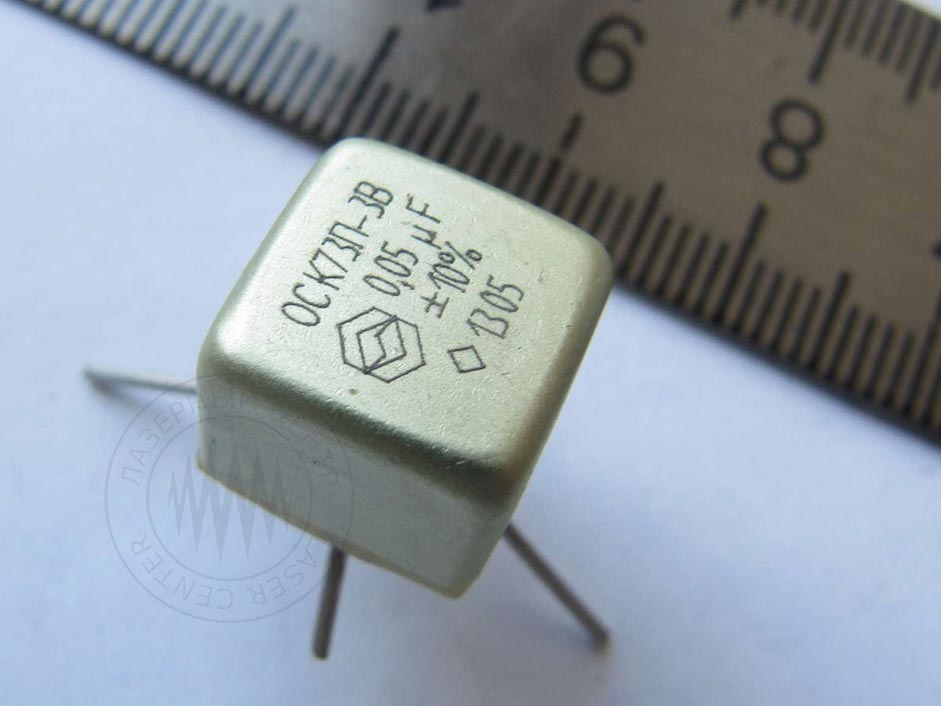

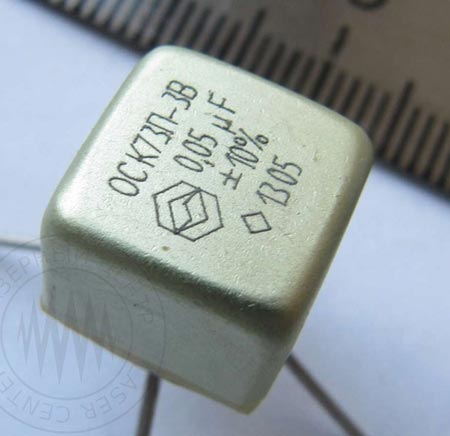

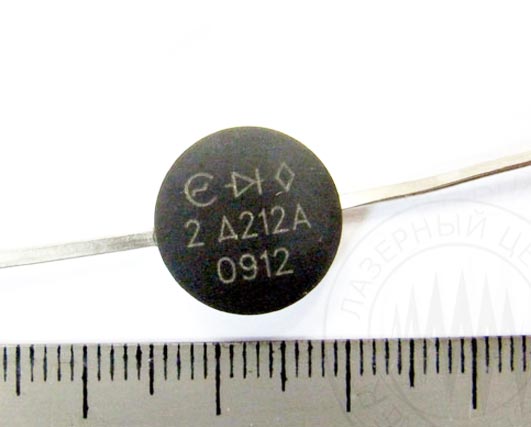

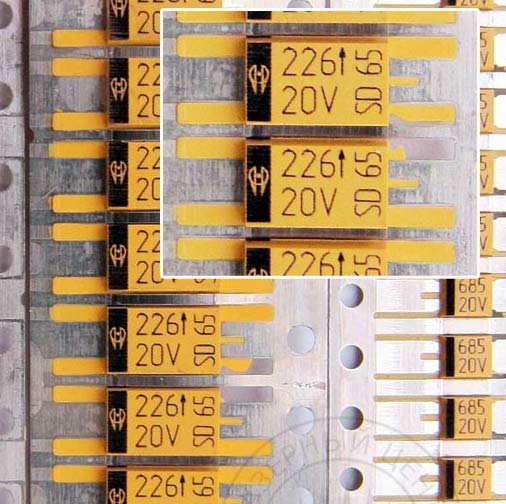

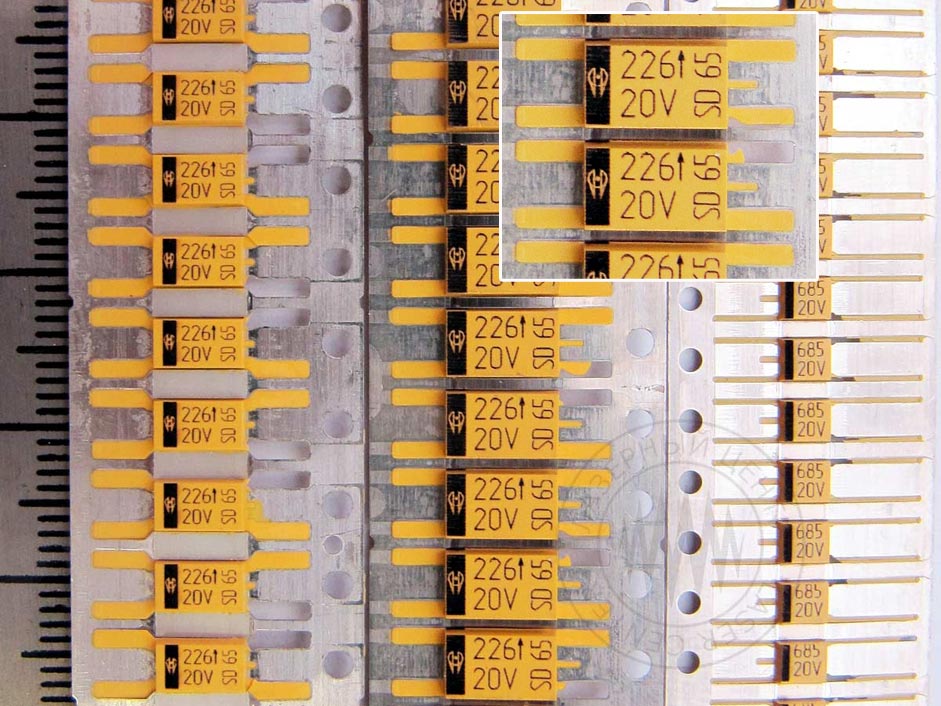

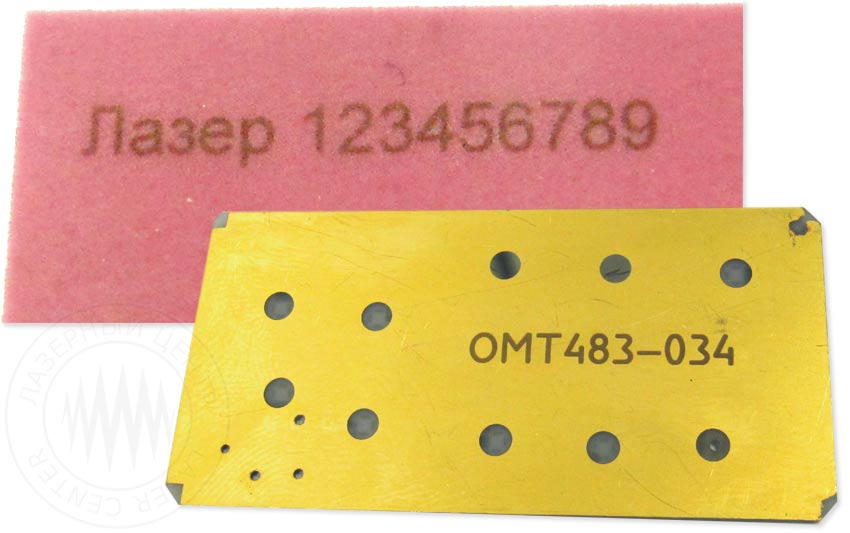

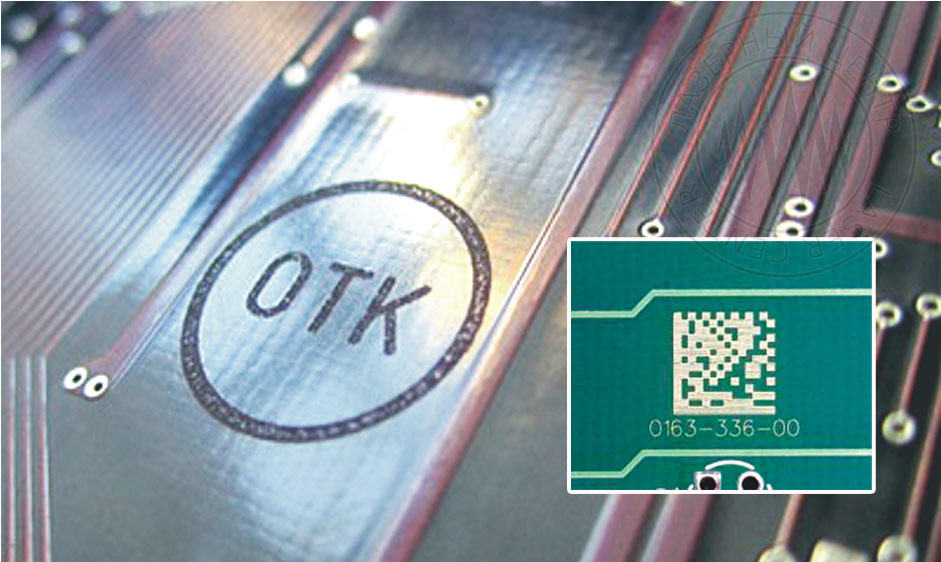

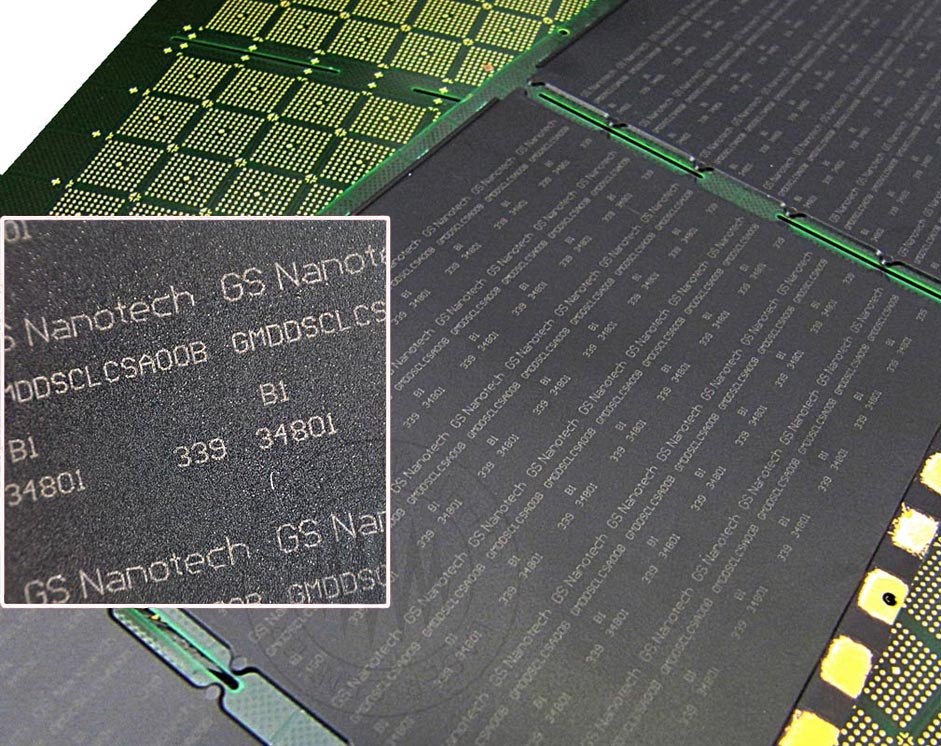

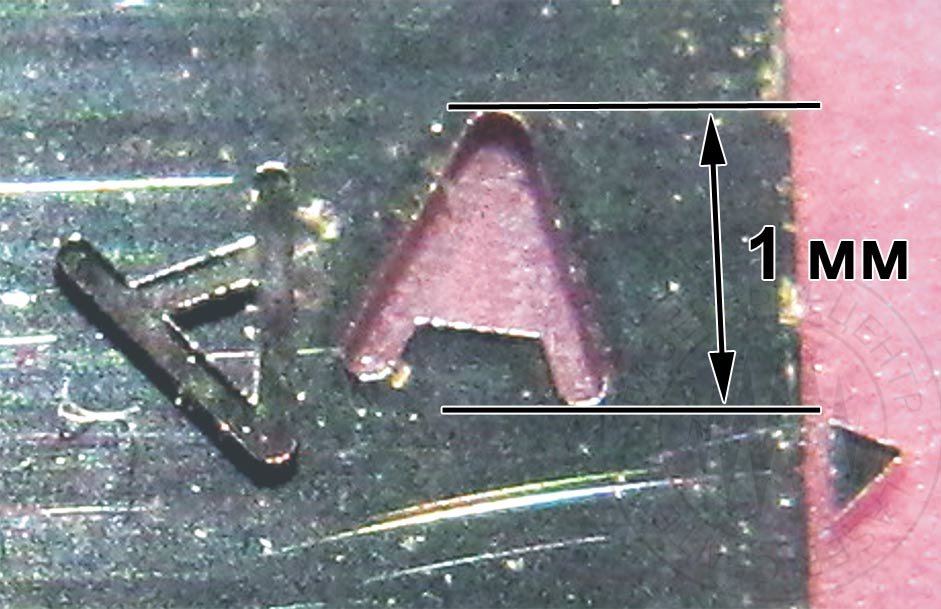

  • Лазерная маркировка электрокомпонентов Лазерная маркировка электрокомпонентов Лазерная маркировка электрокомпонентов Лазерная маркировка электрокомпонентов. Корпус из металла. Лазерная маркировка электрокомпонентов Лазерная маркировка электрокомпонентов. Корпус из пластика. Лазерная маркировка электрокомпонентов. Корпус из металла.
