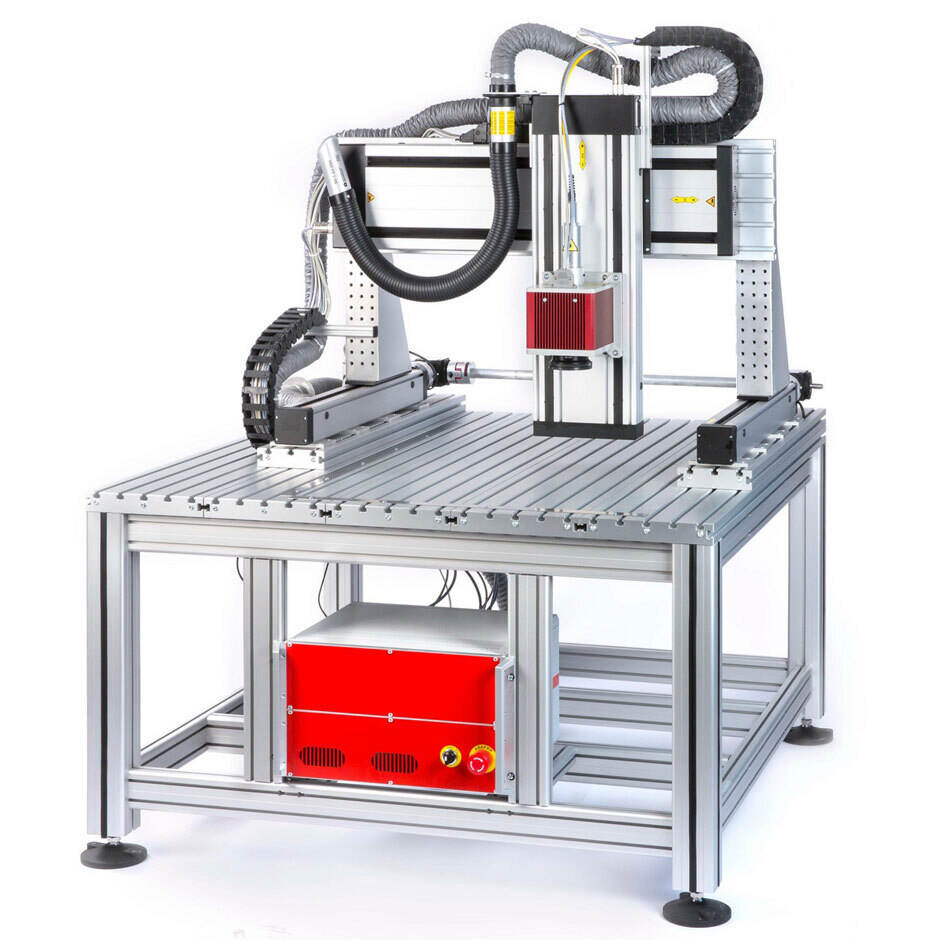

MaxiGraver

Современные портальные станки лазерной гравировки

Портальные системы с расширенным полем обработки и дополнительными осями перемещения головки лазера для маркировки крупногабаритных деталей.

Специализация:

Нанесение знаков и логотипов
Гравировка по ГОСТ 26.008-85 Пр3 и Пр41
Глубокая гравировка под затирку краской
Цветная маркировка
Маркировка переменной информации, штрих-кодов,
2D кодов, серийных номеров и дат.

Получить коммерческое предложение

Особенности MaxiGraver

Расширенное поле обработки

по оси X: от 500 до 850 мм
по оси Y: от 530 до 780 мм

Индивидуальный дизайн

Производим нестандарный вариант оборудования под ваши задачи

Двойная система перемещения

Перемещение луча осуществляется сканаторными и линейными осями совместно и раздельно

Применение оборудования

Применение лазерного оборудования для маркировки и гравировки металлов

Лазерная маркировка корпусов и панелей приборов

Маркировка электронных компонентов

Опции для MaxiGraver

Лазер

Объективы

Вращатели

Подсветка

Простая фокусировка

Видеокамера

Столы по ТЗ

Автофокус

Вытяжки

Волоконный лазер

Лазерный луч – это уникальный инструмент, параметры которого определяются лазерным излучателем (волоконным лазером).

В зависимости от модели лазеры различаются мощностью, длительностью и частотой импульсов и качеством излучения. Наши специалисты подберут оптимальную модель лазера под любую задачу.

Производитель применяемых волоконных лазеров: ООО НТО «ИРЭ-Полюс», г. Фрязино (IPG-Photonics).

Стандартный лазер

Ресурс лазера: более 100 000 часов

Длина волны: 1,064 мкм

Максимальная мощность: 20, 30, 50 или 100 Вт

Длительность импульса: 100 нс

Максимальная энергия в импульсе: 1,0 мДж

Частота повторения импульсов: 2-200 кГц

Охлаждение: автономное воздушное

Лазер с расширенными настройками (MOPA)

Ресурс лазера: более 100 000 часов

Длина волны: 1,064 мкм

Максимальная мощность: 20 или 30 Вт

Длительность импульса: 4 - 200 нс

Максимальная энергия в импульсе: 1,0 мДж

Частота повторения импульсов: 1,6-1000 кГц

Охлаждение: автономное воздушное

Объективы

Лазерный Центр самостоятельно разрабатывает и производит объективы для выпускаемых систем лазерной обработки.

При изготовлении компонентов применяется оптическое стекло лучших мировых производителей и современные технологии, что обеспечивает высочайшее качество и надежность объективов.

Каждый станок может иметь набор из нескольких объективов для различных задач.

Подробнее

Поворотные устройства / Вращатели

Вращатель - это специальное устройство, которое предназначено для автоматического вращения изделия при лазерной обработке.

В зависимости от массы и размеров изделий применяются различные модели вращателей.

Подробнее

Подсветка рабочей зоны

Светодиодная подсветка рабочей зоны устанавливается в нижней части маркировочной головки. Она обеспечивает дополнительное освещение рабочей зоны, значительно облегчая работу оператора.

Подробнее

Лазер помощи фокусировки

Фокусировка - это процесс регулирования положения объектива относительно изделия для получения наилучшего результата обработки. В наших лазерных системах вспомогательный лазер зеленого цвета встраивается внутрь маркировочной головы, направлется под углом к оптической оси объектива и помогает визуально определить положение фокальной плоскости.

Подробнее

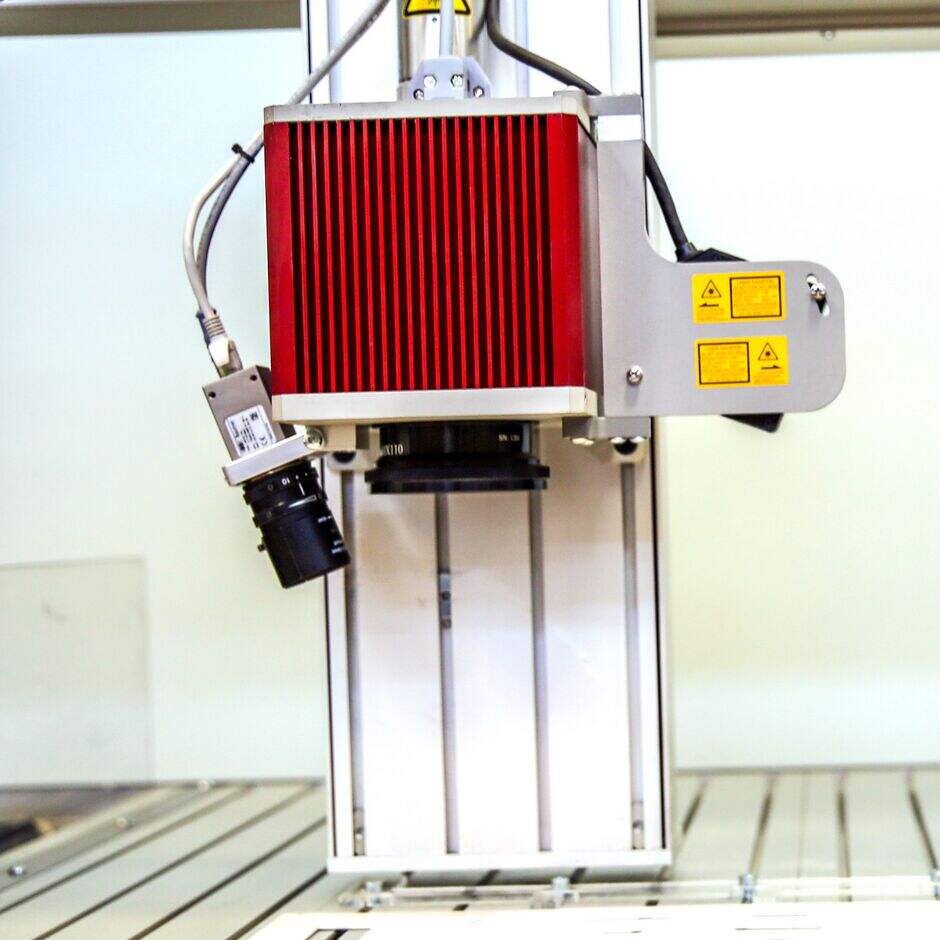

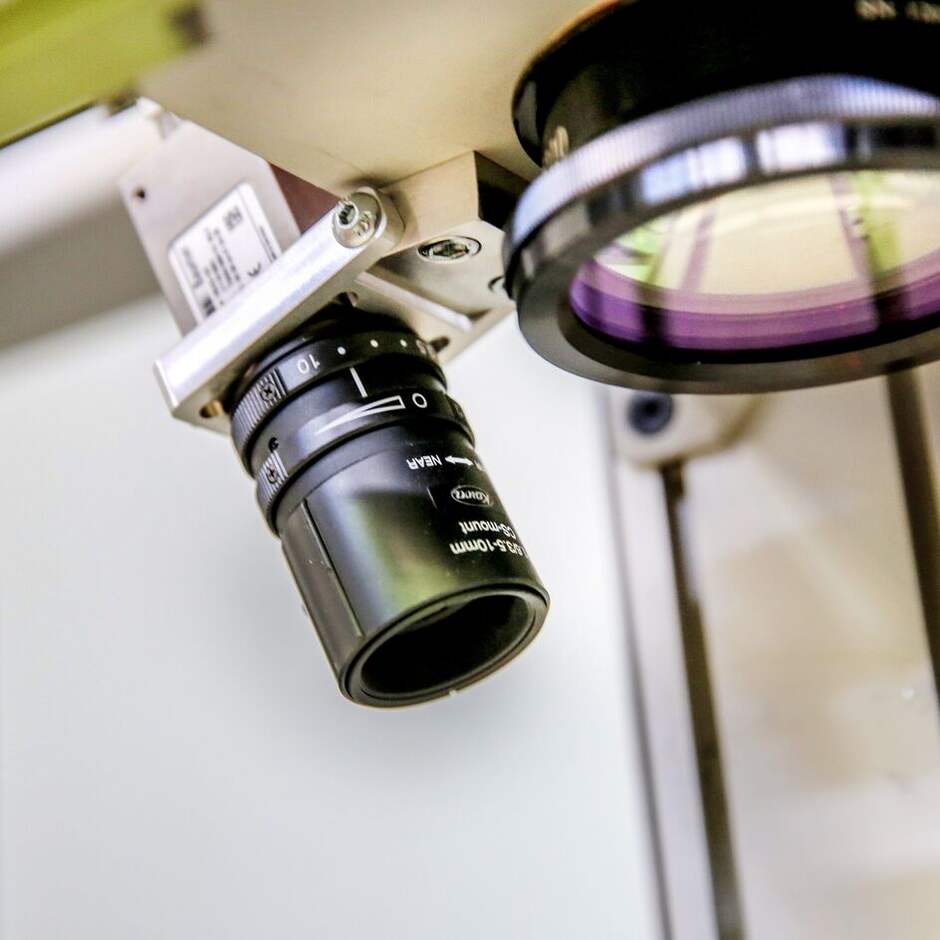

Видеокамера

В системах лазерной обработки видеокамеры применяются для решения трех задач:

Наблюдение за процессом обработки
Привязка обрабатывающей программы к изделию
Распознавание и считывания штриховых кодов

Подбор видеокамеры осуществляется специалистами Лазерного Центра индивидуально для решения конкретных задач клиента.

Подробнее

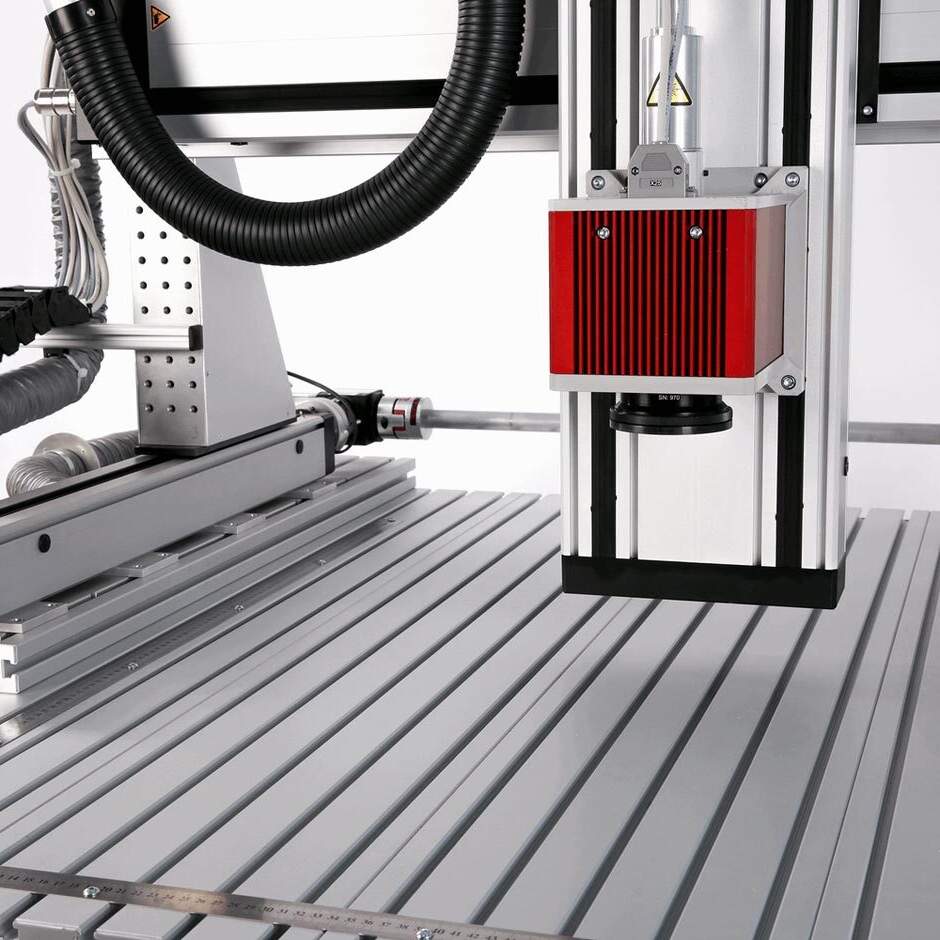

Столы под задачи заказчика

Для расширения технологических возможностей оборудования возможно применение специальных 3-х координатных портальных систем.

Такие технические решения системы дополняют сканаторную систему перемещения луча лазера линейными осями, позволяя значительно расширить поле обработки станка.

Датчик автофокусировки

Для автоматизации процесса фокусировки оборудование может оснащаться специальным триангуляционным оптическим датчиком автофокусировки. Оператору не придётся пользоваться механическими шаблонами или цветными светодиодами - достаточно просто нажать в ПО MaxiGraf всего лишь одну кнопку и получить отличный результат.

Подробнее

Аспирационные системы (вытяжки)

Аспирационные системы (вытяжки) обеспечивают удаление воздуха из зоны обработки лазера и его последующую очистку от продуктов сгорания, дыма и запахов.

В зависимости от модели, конструкции и конфигурации лазерного оборудования могут применяться аспирационные системы фирм ULT (Германия), НЕВА, СовПлим (Россия).

Вытяжки ULT Вытяжки СовПлим Вытяжки НЕВА
