АО «Раменское ПКБ»

АО «Раменское приборостроительное конструкторское бюро» — один из мировых лидеров и ведущий российский разработчик интегрированных комплексов бортового оборудования для самолетов и вертолетов, беспилотных летательных аппаратов, изделий для объектов космического назначения, морских и наземных транспортных средств.

Нашей компанией была создана портальная система лазерной маркировки и гравировки, выполненная с особыми требованиями заказчика.

Задача:

Компании АО "РКПБ" было необходимо гравирование шрифтов по ГОСТ 26.008-85 на металлических и пластиковых панелях с размером площадки для фиксирования деталей 850х750 мм и повышенной точностью (точность позиционирования 0,5 мм и точность повторного позиционирования 0,02 мм).

Результатом выполненных работ стало:

Компания лазерный Центр создала портальную систему лазерной маркировки и гравировки, в соответсвии с особыми требованиями заказчика.

Фото портальной системы для компании АО "РКПБ"

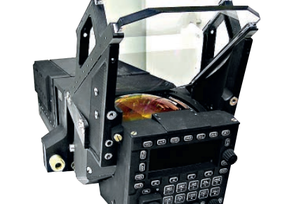

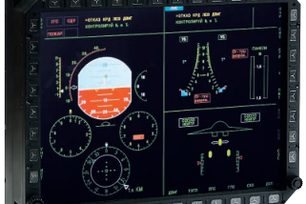

Продукция «Раменского ПКБ» с глубокой гравировкой на лицевых панелях и шильдах:

Особенности портальной системы

Специальный лазер

Две оси Y

Усиленная конструкция

Встроенная вытяжка

Специальный лазер

Ресурс лазера: более 100 000 часов

Длина волны: 1,064 мкм

Максимальная мощность: 20 или 30 Вт

Длительность импульса: 4 – 200 нс

Максимальная энергия в импульсе:1,0 мДж

Частота повторения импульсов: 1,6-1000кГц

Охлаждение: автономное воздушное

Две оси Y

Ось Y выполнена в виде двух активных линейных приводов, механически синхронизирующих перемещение с помощью вала. Данная конструкция позволяет уменьшить люфты и увеличить точность перемещения.
